隨著水平定向穿越技術的日趨提高、國家對環保政策越來越嚴格的要求，致使水平定向穿越固控系統也有了更高的要求。水平定向穿越固控設備主要體現于油氣管道穿越河流、湖泊、交通干線、鐵路樞紐等障礙。水平定向穿越固控對泥漿中的固體顆粒進行控制的原理和技術方法也有了多種多樣分離技術手段。 　　環保是很長一段時間內對于我們是一個敏感的話題。由于水平定向鉆泥漿中含有很多有害物質并且價值較高，所以水平定向穿越系統中泥漿回收是業主對施工的 要要求。水平定向穿越施工單位紛紛購置泥漿固相控制設備，將廢泥漿固相分離后再利用，變廢為寶取得了可觀的經濟效益，同時也促進國內水平定向穿越泥漿固控系統的大發展。 　　水平定向穿越在國內乃至世界發展的時間不長，在鉆孔和泥漿方面沒有自己的完善體系，目前在很大程度上是將油田的工藝體系改進后吸收應用。在國內水平定向穿越泥漿的固相分離方法與油田有些類似，主要有稀釋、沉淀和機械清除三種方法。我公司針對水平定向穿越泥漿與石油鉆井液區別，進行詳細分析并進行大量的實地研究和試驗，成功的研發除了專門針對水平定向穿越系統所配套的水平定向穿越固控系統。 　　目前國內使用的水平定向穿越泥漿固控回收系統由國產和進口各占半壁江山，進口的主要是小型的，隨鉆機進口時配套的。國產的主要是大型的，是根據用戶需要配制的。 　　根據不同施工環境的不同，需要清除或抑制的顆粒類型和尺寸和穿越需要維護的泥漿的質量要求也不盡相同。我公司可根據實際工作環境需要并結合公司以往的成功案例為客戶配置合理可靠的固控系統。

　　

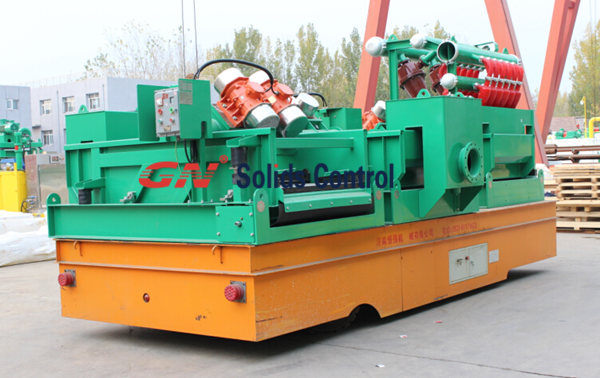

安裝與調試；以河北冠能石油機械制造有限公司的GNZJ752-12N鉆井液除泥清潔器為主。 　　安裝:司鉆組織鉆工完成。 　　將除泥器放到2＃罐的除泥倉的罐面，除泥器的振動篩排砂口應突出罐邊50－80mm。 　　連接所有法蘭，中間加上密封圈，用螺栓緊固。 　　電氣師連接并固定好砂泵和振動篩電機電源線，電氣系統均要防爆。 　　電纜盡量穿過防爆管，防止泥漿蒸汽腐蝕。 　　調試:電氣師 　　檢查除泥器電機接地完好。 　　啟動振動篩電機，調試電機轉向與其護罩上的箭頭方向一致，否則振動篩不能排砂。 　　使用：鉆井液工 　　啟動時先啟動小振動篩，再檢查閘門，然后啟動砂泵。 　　停止時先關閉砂泵,然后沖洗小振動篩,后停小振動篩。 　　操作:鉆井液工 　　調整旋流器底流螺母，使其底流呈傘狀噴射排出。 　　停用時，應徹底放凈旋流器內的泥漿防止凝固或結冰。將篩網沖洗干凈， 　　檢查各部位是否有異常。 　　嚴禁用鐵掀拍打篩網，或用其它硬物刷刮篩面，以確保篩網的使用壽命。 　　更換篩網時，篩架上橡膠墊應安裝齊全，篩網不許出現歪扭和松緊不均等 　　現象，保證篩網平整。 　　拆卸:與安裝順序相反。置于平坦地面待運。附件可置于罐內，綁扎好。 　　檢查和保養：鉆井液工 　　檢查 　　查看壓力表壓力是否在工作壓力范圍內;壓力表如有損壞或指針不動應及 　　時更換;壓力表進液口的濾網如有損壞或堵塞應及時更換或清洗。 　　激振電機運轉累計100小時，為初運轉期，在初運轉期內，每班應檢查連 　　接螺栓并進行緊固。 　　應經常檢查兩邊激振器外殼溫度。激振電機運轉累計5000小時，應對軸承進行檢查，若已損傷或軸承壽命 到期，應更換軸承并加滿潤滑脂。如果發現兩端的激振力不一致時可拆開兩端，把兩端的激振塊調為一致。 　　保養：機械師指導鉆井液工完成。 　　一般在運轉500小時左右應補充潤滑脂，若發現潤滑脂變質時，應及時更換。

除泥清潔器班前現場檢查表

檢查點

檢查標準

對應解決辦法

簽字

篩網

無翹曲，破損

修補或更換



電機

護罩,風扇齊全

無泥糊,溫度正常

軸承溫度<75℃無異響

清理或更換

電機電源線

固定可靠,無磨損

緊固或修補

鎖緊螺栓

無松動，無脫落

緊固或更換

旋流器部分

無刺漏,排砂正常

更換部件

壓力表

完好,壓力符合要求

更換

砂泵

油量符合要求,無雜音

補充油或檢查

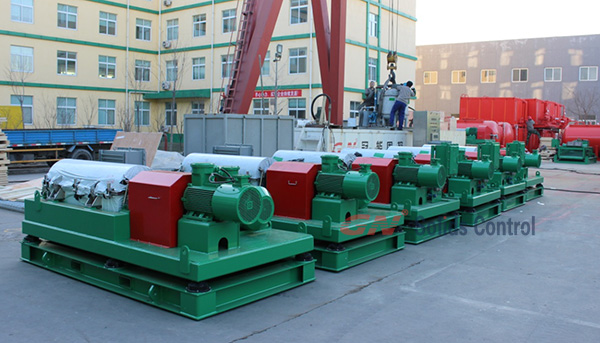

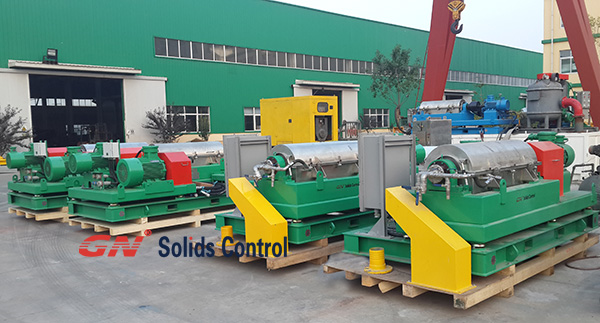

　　鉆井行業專家普遍認同鉆井液離心機在固控系統的重要作用，國內大多數鉆井隊配備了主機功率18.5、22、37、45kw，轉速為1300—2200r/min的中速離心機。目前，鉆井液離心機主要有中速離心機和高速離心機2種主流品種。中速鉆井液離心機轉速為1300—2200r/min，產生的離心力重力為800倍左右，處理量為40—60m3/h的離心機，這種離心機用來清除5—7μm的固相顆粒；高速鉆井液離心機轉速指2500—3300r/min，產生的離心機為重力的1200—2100倍左右，分離粒度為2—5μm的離心機，這種離心機的處理量可根據鉆井液的性能自動調節，并能通過負載實時監測與全變頻自動閉環技術，有效地控制鉆井液的性能，是鉆深井和水平井等需要特殊工藝要求的理想的固控凈化設備；另一種為固定轉速高速鉆井液離心機，這種鉆井液離心機一般設置2—3個比普通離心機轉速高的的轉速，由操作人員對鉆井液的性能進行判斷，人工調節離心機的轉速，達到較好的鉆井液處理效果。圖片　　鉆井液離心機應用鉆井液的處理后，發揮了越來越重要的作用，許多鉆井隊配備了2臺離心機，需要注意的是，配備了兩臺鉆井液離心機技術性能完全相同的鉆井液離心機（一般為中速離心機，有時處理量不同）時，應采用并聯的工藝流程，以互為備用或在快速鉆進時增大鉆井液的處理量目前，國外如derrick，swaco公司已生產出了全變頻控制高速鉆井液離心機，這種高速離心機造價高，且對操作人員的素質要求比較高，須有專門的電氣工程師對其進行操作和維護。目前國內僅有少數出國作業的鉆井隊配備了該類型高速離心機，對鉆井液性能要求較高的特殊井，建議采用中速離心機和國產高速離心機串聯的工藝流程，經中速離心機處理后的鉆井液進入高速離心機供液倉，經高速離心機處理后，進入循環系統重復使用。此時的鉆井液固相得到了較好的凈化，對提高后續設備（鉆井泵、鉆具、井下儀器等）的使用壽命、節約泥漿材料用量，提高機械鉆速等方面具有積極意義。



　　隨著石油勘探工業的發展，鉆井深度不斷增加，鉆遇地層日益復雜，深井、超深井、水平井、欠平衡井等特殊井越來越多，對鉆井液固控系統提出了更高的要求。近年來，固控系統從鉆井液循環罐到固控設備，技術上都有了較大改進，工藝流程趨向合理。但固控系統的配套中仍存在不少誤區。如鉆井液循環罐的有效容積要足夠容納鉆井過程中鉆井液的 循環量，并有足夠的儲備能力。同時具備隨時參與循環和緊急情況下壓井的能力。近幾年來，隨著海外市場的不斷拓展和鉆井工藝對鉆井液固控系統要求的提高，鉆井液循環罐存在盲目擴大容積的現象。

　　

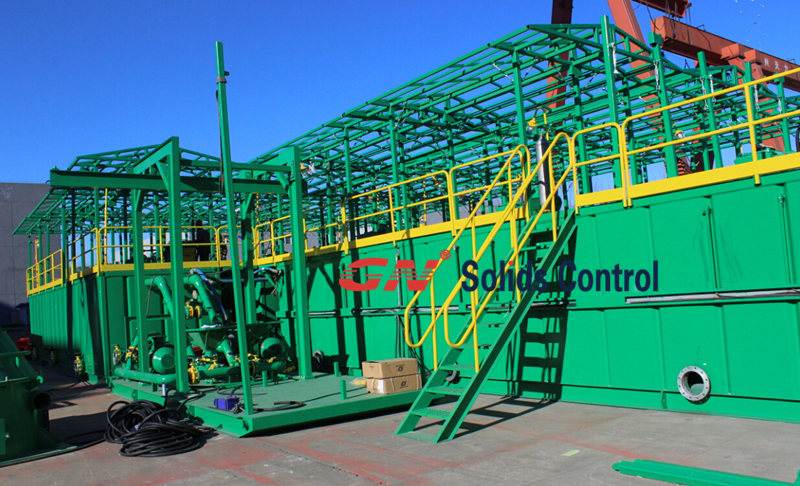

　　固控系統的容積過大，造成鉆機搬遷成本和鉆井液成本的增加。因此，合理的容積是用戶追求的目標。根據多年鉆井實踐，計算鉆井液固控系統的有效容積，通常采用完鉆井眼容積計算法或完井套管容積計算法。這兩種計算方法結果相近。 　　完鉆井眼容積法以完鉆起鉆后灌滿井眼所需要的鉆井液的容積作為鉆井液系統所需要的小容積。該方法假設未使用泥漿收集裝置，且鉆具內所有鉆井液均已流失。 　　1套固控系統中單個罐體的尺寸和循環罐的數量一般根據井架底座的高度、當?shù)剡\(yùn)輸條件、鉆機所需要的有效容積等因素決定。循環罐面要有足夠的空間擺放固控設備、攪拌器和鉆機傳輸泵。另外還要考慮設置連接管線、泥漿槽、附件、泵吸入及排除管線、水管線和其它設備的空間。各倉的容積主要根據鉆井液振動篩、鉆井液除砂器、除泥器、鉆井液離心機等固控設備及其它輔助設備的安裝空間來確定。

冠能固控是國內專業的非開挖泥漿回收系統、鉆井液回收系統制造商。冠能固控設計的單罐泥漿回收系統，結構緊湊，搬運便捷，使用方便，廣泛應用于廢舊鉆井液回收與凈化非開挖HDD，和煤層氣開發領域。公司在業內已經有了多年的生產設計經驗。廢舊鉆井液將如何處理？如何實現鉆井液泥漿的凈化循環與利用？

　　 　 　一、固控系統處理廢舊鉆井液自動控制 　　1)系統的自動化程度高，能夠?qū)崿F(xiàn)為一鍵式按鈕全自動。 　　2)配電柜采用非標準配電柜，低壓電器采用國內知名品牌，在現場設有現場控制箱，方便工作人員現場巡視時，發現問題及時處理，同時方便設備的檢修。 　　3)采用對泵、反應器、計量泵等進行聯動控制和液位控制聯合控制方案。 　　4)輸送設備、藥劑投加設備、攪拌設備等核心設備均能夠進行一定范圍內的手動和自動調節。 　　5、設備可并聯入遠程控制系統系統。 　二、由于水處理控制系統還有沒有確定，建議固控系統先采用PLC控制預留遠程控制接口便于并入遠程控制網。 　　1)本系統含固控設備電器控制系統及照明系統（含必要的自動泡藥，加藥設備）。 　　2)所有的低壓管件、管線渡鋅，閥件采用球閥。 　　3)所有的螺栓、螺母、平墊片、開尾銷都必須度鋅處理，但不含渡鉻、渡鎳件；銷子必須做防腐處理。 　　4)儀表單位采用國家標準 　　5)罐體采用6mm厚的鋼板與100×100的方管鋼組焊而成，罐側板壓成瓦楞結構；底座采用20＃工字鋼和12#槽鋼組焊。罐面除人孔、設備安裝位置均用5mm厚的防滑板。 　　6)罐面及走道采用專業廠生產的防滑鋼板和防滑條形網板,罐面欄桿高度為1200mm，采用40×40mm方鋼管制作，為無障礙可折疊結構，插接固定牢固。各個護欄間用夾箍固定 保持平直。 　　7)配套設備布置力求操作、維護、運輸、安裝方便，罐面有足夠強度梁支撐罐面設備，固定可靠。 　　8)上罐梯子采用槽鋼做主體，踏板水平（用防滑條形鋼板網），雙側護欄，設保險掛鉤。 　　9)罐體內管路流程能夠滿足固控設備工藝流程的需要。 　三、固控系統處理廢舊鉆井液設備的材質 　　要對所有用來生產設備組件的型材、板、桿、棒、線、管子、管道、鍛件、鑄件的試件進行復驗，并提供復驗的書面材料。 　四、電機、泵體等 　　1)設備使用的所有電機、泵體、風機除特殊要求的采用進口產品外 　　2)所有的電機需滿足國家的相關標準，包括但不限于絕緣、節能、防爆等要求。 　　2.6防腐要求 　　1)易腐蝕設備采用雙相鋼+重防腐或其他特殊材質（如陶瓷、襯塑、玻璃鋼、PT材質等）。 　　2)其他設備防腐厚度層1.5mm。 　　2.7HSE要求 　　1)所有設備要滿足本質安全的基本要求 　　2)所有的壓力容器、安全閥、壓力表、測量設備、漏電保護器、計量?jī)x表均滿足國家的相關標準，并提供相應的質檢證書。 　　3)高出地面1.5米以上的操作臺、爬梯、通道等須設置安全護欄。 　　4)設備須按照相關標準使用安全色，并設置安全標志。 　　3固控系統處理廢舊鉆井液核心設備及配件 　　3.1核心設備包括但不限于下表中的設備 　　固控系統處理廢舊鉆井液在環保和國家政策上收到好評，大量的廢舊泥漿排入自然環境會造成換將污染，我公司客服了傳統的處理方式，改用世界比較先進的幾種方式來進行處 理，國內高端設備技術研究室支持
